Guia Completo sobre Levantamento Planialtimétrico com Estação Total
Por: João - 19 de Junho de 2025
O que é Levantamento Planialtimétrico?
O levantamento planialtimétrico é um método utilizado para representar as características de um terreno em duas dimensões (plano) e suas altitudes (altura). Essa técnica é essencial para a obtenção de informações detalhadas sobre a localização e a elevação de diferentes pontos, permitindo a criação de mapas e plantas topográficas precisas.
Um levantamento planialtimétrico envolve a medição de distâncias horizontais e elevações, sendo realizado por profissionais capacitados com o uso de instrumentos apropriados, como a estação total. Esta ferramenta combina um teodolito e um distanciómetro, possibilitando medições angulares e lineares de forma eficiente e precisa.
Além de fornecer dados essenciais para projetos de engenharia e arquitetura, o levantamento planialtimétrico também é utilizado em estudos ambientais, planejamento urbano e na definição de limites de propriedades. Dessa forma, essa técnica se torna um instrumento essencial para garantir a exatidão e a viabilidade de diversos empreendimentos.
Em resumo, o levantamento planialtimétrico é uma prática fundamental na topografia, que permite a representação precisa do relevo e das características do terreno, atendendo às necessidades de vários setores.
Principais Aplicações do Levantamento Planialtimétrico
O levantamento planialtimétrico possui diversas aplicações em vários setores, desempenhando um papel crucial em projetos que exigem precisão na representação do terreno.
1. Engenharia Civil: Essa técnica é fundamental para a construção de estradas, pontes, edifícios e outras estruturas. Os dados obtidos permitem que engenheiros realizem estudos de viabilidade e planejamento adequado.
2. Planejamento Urbano: O levantamento planialtimétrico auxilia na elaboração de projetos urbanísticos, possibilitando a análise do espaço disponível e o desenvolvimento de infraestruturas como parques, praças e áreas habitacionais.
3. Geotécnica: Utilizado na investigação de terrenos para a construção civil, o levantamento ajuda a entender a constituição do solo e a avaliar riscos geotécnicos, como deslizamentos e inundações.
4. Mapas e Cadastro Imobiliário: É essencial para a elaboração de mapas topográficos e o cadastramento de propriedades, permitindo a demarcação de limites e a regularização fundiária.
5. Monitoramento Ambiental: Em estudos ambientais, os levantamentos ajudam a identificar alterações no relevo e na vegetação, contribuindo para ações de conservação e sustentabilidade.
6. Projetos de Saneamento Básico: O levantamento planialtimétrico é utilizado na montagem de sistemas de água e esgoto, assegurando a instalação correta e eficiente dos tubos e canais em relação ao terreno.
Essas aplicações mostram como o levantamento planialtimétrico é uma ferramenta versátil e indispensável para uma ampla gama de projetos, assegurando que as decisões sejam tomadas com base em dados precisos e confiáveis.
Equipamentos Necessários para o Levantamento
Para realizar um levantamento planialtimétrico de forma eficiente e precisa, é fundamental dispor de equipamentos adequados. Abaixo, listamos os principais instrumentos utilizados nesse tipo de levantamento:

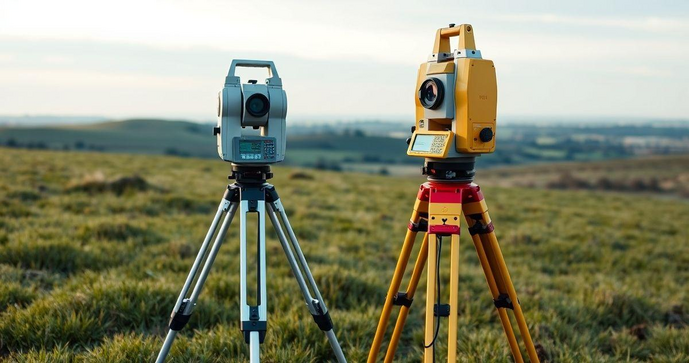

1. Estação Total: Este é o equipamento mais importante, pois combina funções de teodolito e distanciómetro. A estação total permite a medição precisa de ângulos e distâncias, além de coletar dados altimétricos com alta exatidão.
2. Nível Óptico: Utilizado para verificar o nível do terreno e determinar diferenças de elevação entre pontos. Embora não substitua a estação total, o nível óptico é uma ferramenta complementar valiosa para controle de alturas.
3. Tripé: Um suporte estável para a estação total ou nível óptico. O tripé garante que os equipamentos estejam firmemente fixados durante as medições, evitando erros indesejados por movimentos.
4. Prumos e Fitas Métricas: Esses instrumentos são utilizados para garantir o alinhamento e a precisão nas medições de distâncias. A fita métrica é especialmente útil para medições rápidas e menores.
5. Computador ou Tablet: Equipamentos eletrônicos essenciais para o armazenamento e processamento dos dados coletados. Softwares especializados possibilitam a análise dos dados e a criação de mapas e plantas topográficas.
6. GPS (Sistema de Posicionamento Global): Embora não seja essencial para todos os levantamentos, o GPS pode ser utilizado para georreferenciar pontos e melhorar a precisão do levantamento em áreas extensas.
7. Software de Topografia: Programas que auxiliam na interpretação e processamento dos dados coletados. Esses softwares permitem a elaboração de planta e análise geométrica, facilitando a visualização dos resultados.
Ao utilizar esses equipamentos de maneira adequada, os profissionais podem garantir a qualidade e a precisão dos levantamentos planialtimétricos, resultando em dados confiáveis que atendem às necessidades de seus projetos.
Passo a Passo do Levantamento Planialtimétrico
Realizar um levantamento planialtimétrico de forma correta requer um planejamento adequado e a execução de etapas bem definidas.
A seguir, apresentamos um passo a passo que orienta a realização desse tipo de levantamento:
1. Planejamento: Antes de iniciar o levantamento, é essencial fazer um planejamento detalhado. Defina os objetivos do levantamento, a área a ser estudada e os pontos de controle que serão utilizados.
2. Marcação dos Pontos de Controle: Os pontos de controle são essenciais para garantir a precisão do levantamento. Utilize marcos visíveis e estáveis, que possam ser facilmente identificados durante todo o processo.
3. Configuração do Equipamento: Monte a estação total no tripé, assegurando que esteja nivelada. Calibre o instrumento conforme as instruções do fabricante e faça os ajustes necessários para medições precisas.
4. Coleta de Dados: Inicie o levantamento coletando dados de ângulos e distâncias aos pontos de controle. Use a estação total para medir cada ponto, registrando as informações de maneira sistemática.
5. Levantamento Altimétrico: Após coletar os dados horizontais, efetue a medição das elevações. Essa etapa é crucial para construir o perfil topográfico do terreno e deve ser realizada com rigor.
6. Interligação dos Pontos: Interligue os pontos de controle medidos, assegurando que as distâncias e ângulos utilizados sejam precisos. Esta etapa é fundamental para garantir a consistência e a exatidão dos dados coletados.
7. Processamento dos Dados: Após a coleta, transfira os dados para um computador ou dispositivo onde possa ser utilizado um software de topografia. Realize a interpretação e análise dos dados para a elaboração da planta topográfica.
8. Elaboração do Relatório: Por fim, compile as informações obtidas em um relatório técnico. Inclua plantas, gráficos, e a descrição do processo, embasando as decisões tomadas com dados precisos.
Esse passo a passo fornece uma visão geral do processo de levantamento planialtimétrico. Seguir essas etapas assegurará a obtenção de informações confiáveis, essenciais para diversos tipos de projetos e aplicações.
Dicas para Garantir a Precisão nas Medições
Garantir a precisão nas medições durante um levantamento planialtimétrico é fundamental para a qualidade dos dados obtidos. Aqui estão algumas dicas essenciais para melhorar a exatidão das suas medições:
1. Calibração dos Equipamentos: Antes de iniciar o levantamento, verifique se a estação total e outros instrumentos estão devidamente calibrados. A calibração regular é essencial para assegurar medições precisas.
2. Escolha do Ponto de Estação: Selecione um local estável e nivelado para posicionar a estação total. Evite locais com interferências, como vibrações ou movimentações que possam afetar a medição.
3. Condições Climáticas: Realize as medições em condições climáticas favoráveis. Ventos fortes, chuvas, ou mudanças bruscas de temperatura podem impactar a precisão dos equipamentos.
4. Uso de Prismas: Utilize prismas de alta qualidade, caso esteja realizando medições com reflexões. Isso ajuda a minimizar erros associados a reflexos imprecisos.
5. Repetição de Medidas: Efetue medições múltiplas do mesmo ponto para aumentar a precisão. A média dos resultados pode proporcionar um valor mais exato e confiável.
6. Verificação de Alinhamento: Durante a medição, é crucial verificar se a estação total está corretamente alinhada com o ponto de medição. Um pequeno desalinhamento pode resultar em grandes erros.
7. Monitoramento do Nível: Use o nível da estação total para garantir que não haja inclinações durante a medição. Um nível incorreto pode comprometer a precisão dos dados coletados.
8. Documentação das Condições de Campo: Mantenha um registro detalhado das condições de campo encontradas durante o levantamento. Isso pode ajudar na interpretação de eventualidades que afetaram as medições.
Seguir essas dicas pode ajudar significativamente a assegurar a precisão nas medições de um levantamento planialtimétrico, resultando em dados mais confiáveis e de qualidade.
Interpretação dos Dados Coletados
A interpretação dos dados coletados durante um levantamento planialtimétrico é uma etapa crucial que determina a utilidade e a aplicabilidade dos resultados obtidos.
1. Análise da Precisão: Antes de prosseguir, é importante avaliar a precisão dos dados coletados. Verifique se os erros de medição estão dentro dos limites aceitáveis estabelecidos para o projeto. A precisão dos instrumentos deve ser considerada na interpretação dos resultados.
2. Criação da Planta Topográfica: Com os dados processados, elabore a planta topográfica representando a disposição do terreno e as elevações. Esta planta será a base para as análises subsequentes, facilitando a visualização das informações.
3. Estudo da Geometria do Terreno: Avalie a configuração geométrica dos pontos levantados. Observe as inclinações, depressões e elevações que podem impactar futuros projetos, como estradas ou edificações.
4. Identificação de Padrões: Busque identificar padrões ou anomalias nos dados. Em alguns casos, podem surgir características geográficas que necessitam de atenção especial, como áreas propensas a deslizamentos ou alagamentos.
5. Comparação com Dados Anteriores: Sempre que possível, compare os dados atuais com levantamentos anteriores. Essa comparação pode revelar mudanças significativas na topografia e auxiliar na tomada de decisões informadas.
6. Geração de Relatórios: Prepare relatórios que incluam as interpretações, gráficos e a análise dos dados. A apresentação clara dos resultados é fundamental para comunicação com stakeholders e para a fundamentação de decisões técnicas.
7. Consideração de Fatores Externos: Ao interpretar os dados, leve em conta fatores externos que possam ter afetado a coleta, como condições climáticas e variações no solo. Esses elementos podem influenciar a precisão e a aplicabilidade dos resultados.
A interpretação correta dos dados coletados é essencial para garantir que o levantamento planialtimétrico atenda às necessidades do projeto e propicie a fundamentação adequada para futuras ações e investimentos.
Em resumo, o levantamento planialtimétrico com estação total se revela uma técnica essencial para a realização de projetos de engenharia, arquitetura e planejamento urbano.
Ao compreender o que é essa metodologia, suas aplicações, os equipamentos necessários, e seguir um passo a passo bem estruturado, é possível obter resultados precisos e confiáveis.
Além disso, as dicas para garantir a precisão nas medições e a interpretação adequada dos dados coletados são fundamentais para que o levantamento atenda às diversas demandas do mercado.
Com os conhecimentos adquiridos, profissionais da área poderão realizar levantamentos de qualidade, que contribuirão para a segurança e a eficácia de suas obras e projetos.
Portanto, investir na técnica do levantamento planialtimétrico com estação total é uma decisão que traz benefícios significativos a longo prazo, assegurando a integridade e a qualidade no desenvolvimento de qualquer empreendimento.
