Como Realizar Levantamento Planialtimétrico com Estação Total de Forma Eficiente
Por: João - 30 de Julho de 2025
O que é Levantamento Planialtimétrico e sua Importância
O levantamento planialtimétrico é uma técnica de medição utilizada para determinar a posição horizontal e a altimetria de um terreno. Esse tipo de levantamento é essencial para a elaboração de projetos arquitetônicos, urbanísticos e de engenharia, pois fornece informações precisas sobre o relevo e as características do espaço.
Uma das principais importâncias do levantamento planialtimétrico é a sua capacidade de oferecer uma representação fiel do terreno, permitindo a identificação de elementos naturais e construídos, como edifícios, estradas, rios e vegetação. Esses dados são fundamentais para a análise de viabilidade de projetos e o planejamento de obras.
Além disso, o levantamento planialtimétrico serve como base para a elaboração de plantas, mapas e modelos tridimensionais, facilitando a visualização e a compreensão do espaço em questão. Essa representação gráfica é uma ferramenta valiosa para profissionais de diversas áreas, como engenheiros, arquitetos e urbanistas.
O uso de tecnologia avançada, como a estação total, aumenta ainda mais a precisão e a eficiência dos levantamentos planialtimétricos, reduzindo erros e otimizando o tempo necessário para a coleta de dados. Portanto, compreender o que é e qual a importância dessa técnica é fundamental para garantir o sucesso de qualquer projeto que dependa de informações topográficas.
Equipamentos Necessários para Levantamento com Estação Total

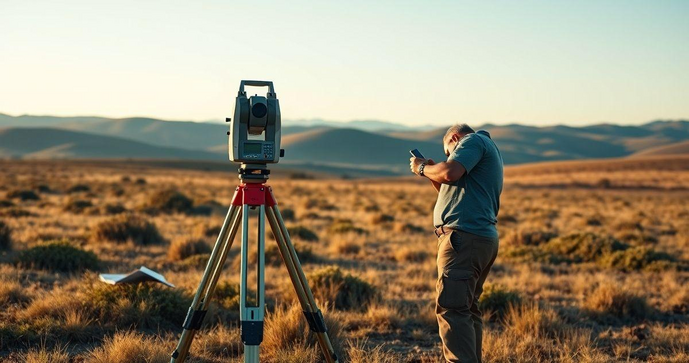

Para realizar um levantamento planialtimétrico com estação total, é crucial utilizar os equipamentos adequados. A estação total é um dispositivo que combina as funções de um teodolito e um distanciómetro eletrônico, permitindo medições angulares e lineares com alta precisão.
Além da estação total, outros equipamentos são igualmente importantes. O primeiro deles é o tripé, que serve de suporte para a estação. É fundamental que o tripé esteja firmemente posicionado para evitar deslocamentos durante as medições, garantindo a estabilidade do equipamento.
Outro item essencial é a régua ou vareta graduada, que é utilizada para realizar as leituras de altura. Ela auxilia na medição da diferença de cota entre pontos do terreno, contribuindo para a análise do relevo durante o levantamento.
Os dados coletados pela estação total geralmente são armazenados em um computador ou dispositivo móvel por meio de software específico de processamento topográfico. Portanto, é necessário também contar com um computador portátil ou tablet que possua o software adequado para receber e processar os dados.
Por fim, é recomendável ter à disposição equipamentos de apoio, como um GPS (Sistema de Posicionamento Global) para a localização de pontos geodésicos e uma câmara fotográfica para documentar o terreno e auxiliar no reconhecimento dos pontos de interesse durante o levantamento.
Passo a Passo para Realizar o Levantamento Planialtimétrico
Realizar um levantamento planialtimétrico envolve uma série de etapas que devem ser seguidas cuidadosamente para garantir a precisão e a qualidade dos dados coletados. O passo a passo a seguir oferece um guia prático para a realização deste tipo de levantamento utilizando uma estação total.
1. Planejamento: Antes de iniciar o levantamento, é fundamental realizar um planejamento detalhado do trabalho. Isso inclui a definição da área a ser levantada, a consideração de referências geodésicas, e a escolha de pontos estratégicos para a instalação dos equipamentos.
2. Montagem da Estação Total: Posicione a estação total em um local determinado, fixando-a em um tripé nivelado. Utilize um nível de bolha para garantir que a estação esteja corretamente alinhada. Ajuste a altura do equipamento de acordo com a régua ou vareta que será utilizada para as leituras.
3. Identificação dos Pontos de Medição: Identifique os pontos que precisarão ser medidos no terreno. Esses pontos podem incluir esquinas de propriedades, limites de lote, elementos naturais e estruturas existentes. Garanta que essas referências estejam visíveis e acessíveis.
4. Coleta de Dados: Utilize a estação total para medir ângulos e distâncias em relação aos pontos identificados. Registre as leituras no software de coleta de dados, garantindo que todas as informações relevantes, como identificação do ponto e coordenadas, sejam corretamente armazenadas.
5. Repetição das Mediçōes: Para aumentar a precisão, considere repetir as medições em diferentes momentos e sob diferentes condições climáticas. Isso ajuda a identificar possíveis erros e a confirmar a confiabilidade dos dados coletados.
6. Processamento dos Dados: Após concluir as medições, transfira os dados para um computador ou dispositivo que contenha software de processamento topográfico. Processar os dados envolve a organização e a análise das informações para gerar plantas e relatórios baseados nos dados levantados.
7. Verificação e Validação: Por fim, verifique os dados coletados e valide as informações com todas as referências geográficas necessárias. Essa etapa é crucial para garantir a acuracidade e a confiabilidade do levantamento realizado.
Erros Comuns e Como Evitá-los na Medição
Durante a realização de levantamentos planialtimétricos, alguns erros comuns podem ocorrer, afetando a precisão dos dados coletados. Reconhecer e evitar esses erros é crucial para garantir a confiabilidade dos resultados. A seguir, discutiremos os erros mais frequentes e como preveni-los.
1. Erros de Instrumento: Erros de leitura podem ocorrer devido a calibração inadequada da estação total ou sujeira nas lentes. Para evitar isso, verifique a calibração do instrumento antes do uso e mantenha as lentes limpas. Realize testes de precisão para assegurar que o equipamento está funcionando corretamente.
2. Posicionamento Incorreto da Estação: O posicionamento inadequado da estação total pode comprometer a acuracidade das medições. Garanta que a estação esteja nivelada, utilizando um nível de bolha, e que tenha uma visão clara dos pontos a serem medidos, evitando obstáculos que possam interferir na linha de visada.
3. Erros de Referência: Utilizar referências geodésicas incorretas pode levar a desvios significativos nas medições. Sempre consulte e utilize referências confiáveis e reconhecidas durante o levantamento. Caso use pontos pré-existentes, verifique a sua conformidade com os dados geodésicos.
4. Condições Climáticas Inadequadas: Condições como chuvas, neblina ou vento forte podem afetar a precisão das medições. Sempre que possível, escolha dias com condições climáticas favoráveis para a realização do levantamento. Se as condições climáticas forem desfavoráveis, considere adiar as medições.
5. Registro Improprio dos Dados: Registros apressados ou descuidados podem resultar em erros de entrada de dados. Utilize o software de coleta de dados de forma organizada e sempre revise as informações registradas antes de finalizar o levantamento. Um erro no registro pode comprometer a análise posterior.
6. Negligência na Verificação de Dados: Ignorar a revisão dos dados coletados pode levar a erros não identificados. É fundamental revisar seus dados após a coleta e comparar com as medições anteriores para detectar quaisquer inconsistências. A validação cruzada entre diferentes pontos de medição pode ajudar a identificar erros sutis.
Ao estarmos cientes desses erros comuns e tomarmos medidas para evitá-los, podemos aumentar a eficácia do levantamento planialtimétrico e garantir dados mais precisos e confiáveis.
Análise e Interpretação dos Dados Coletados
A análise e interpretação dos dados coletados em um levantamento planialtimétrico são etapas cruciais que determinam a qualidade e a utilidade das informações obtidas. Após a coleta, os dados devem ser processados e analisados de forma sistemática para gerar representações concretas e aplicáveis.
1. Processamento dos Dados: O primeiro passo na análise é transferir os dados da estação total para um software de processamento topográfico. Este software permite organizar, manipular e converter os dados brutos em coordenadas tabeladas que representam a localização e a elevação dos pontos medidos.
2. Criação de Plantas e Mapas: A partir das coordenadas processadas, é possível gerar plantas baixas, mapas e modelos digitais do terreno. Esses documentos gráficas são fundamentais para visualizar a topografia da área e são amplamente utilizados em projetos de engenharia, arquitetura e urbanismo.
3. Interpretação Topográfica: A interpretação dos dados deve considerar as características do terreno, como depressões, elevações e contornos. Identificar essas características é essencial para entender a dinâmica do espaço, auxiliar no planejamento de obras e prever comportamentos hidrológicos que possam impactar o projeto.
4. Verificação da Consistência dos Dados: Uma análise cautelosa deve incluir a verificação da consistência entre as medições. Comparar os dados obtidos com pontos de controle conhecidos pode ajudar a identificar discrepâncias e ajustar informações que não estejam de acordo.
5. Elaboração de Relatórios: Após a análise, é recomendável elaborar relatórios detalhados que documentem o processo de levantamento, os dados coletados e as interpretações realizadas. Esses relatórios são ferramentas essenciais na comunicação com clientes e stakeholders, além de servirem de referência para projetos futuros.
6. Aplicações Práticas dos Dados: A interpretação não se limita a representar a topografia; também deve considerar as aplicações práticas dos dados. Por exemplo, em projetos de construção, os dados podem influenciar a localização de fundações, a drenagem do terreno e a escolha de materiais. As informações coletadas podem ser usadas para calcular volumes de corte e aterro, crucial para o planejamento orçamentário.
A análise e interpretação cuidadosa dos dados coletados em um levantamento planialtimétrico instigam uma compreensão mais profunda do terreno e potencializam a capacidade de otimizar projetos, garantindo assim um desenvolvimento sustentável e eficiente.
Aplicações do Levantamento Planialtimétrico em Projetos
O levantamento planialtimétrico possui diversas aplicações práticas no setor da engenharia, arquitetura e urbanismo. As informações obtidas desse tipo de levantamento são fundamentais para o sucesso de vários tipos de projetos, contribuindo para a segurança, eficiência e qualidade das obras.
1. Projetos de Construção Civil: Um dos usos mais comuns do levantamento planialtimétrico é em projetos de construção civil. Ele fornece dados precisos sobre o terreno, auxiliando na definição de fundações, no planejamento da estrutura e na avaliação do impacto potencial da construção sobre o meio ambiente.
2. Urbanismo e Planejamento Territorial: No âmbito do urbanismo, os levantamentos detalham a topografia e as características do solo, permitindo um planejamento mais eficaz das cidades. Eles contribuem para a definição de áreas de ocupação, zonas verdes e a integração de infraestrutura urbana, ajudando a promover um desenvolvimento urbano sustentável.
3. Trabalhos de Drenagem e Saneamento: O levantamento planialtimétrico é fundamental em projetos de drenagem e saneamento. Ele permite a análise das inclinações do terreno, essencial para o escoamento adequado das águas pluviais e a prevenção de alagamentos, garantindo a eficiência dos sistemas de drenagem.
4. Construção de Estradas e Rodovias: Em projetos viários, o levantamento planialtimétrico fornece informações sobre relevo e características do solo, que são essenciais para o traçado das estradas. As medições realizadas ajudam a evitar áreas problemáticas e a planejar cortes e aterros necessários durante a construção.
5. Avaliação de Recursos Naturais: Os dados obtidos a partir de levantamentos planialtimétricos também são utilizados para o mapeamento e avaliação de recursos naturais, como florestas, cursos d'água e solos. Essa informação é vital para a gestão ambiental e o estabelecimento de áreas de preservação.
6. Tecnologia de Informação Geográfica (TIG): As informações coletadas são frequentemente integradas a sistemas de informação geográfica, permitindo análises mais complexas e visualizações dinâmicas. Essa interconexão favorece a gestão pública e o desenvolvimento de estratégias baseadas em dados precisos e atualizados.
Essas aplicações do levantamento planialtimétrico demonstram como uma coleta de dados bem executada pode influenciar positivamente o planejamento e a execução de projetos em diversas áreas, contribuindo para um desenvolvimento mais organizado e sustentável.
O levantamento planialtimétrico com estação total emerge como uma ferramenta essencial para profissionais de engenharia, arquitetura e urbanismo. Com uma abordagem sistemática, é possível coletar dados precisos que são fundamentais para o planejamento e execução de diversos tipos de projetos.
Ao longo deste guia, abordamos a definição, importância e os equipamentos necessários para a execução de um levantamento planialtimétrico, além de detalhes sobre o processo de medição e interpretação dos dados. Também discutimos os erros comuns que devem ser evitados e as diversas aplicações práticas desse tipo de levantamento.
A análise cuidadosa e a interpretação correta das informações coletadas permitem que projetos sejam desenvolvidos com maior segurança e eficiência, assegurando que sejam atendidas as necessidades dos usuários e respeitadas as características naturais do espaço. Em um mundo cada vez mais orientado por dados, o domínio do levantamento planialtimétrico se torna um diferencial competitivo significativo para profissionais da área.
Portanto, investir tempo e recursos na realização de levantamentos planialtimétricos de qualidade é um passo crucial para garantir o sucesso de qualquer projeto, promovendo um desenvolvimento urbano e ambiental responsável e sustentável.
